Шаттловые стеллажи

  • Позволяет полезно использовать до 85% складской площади
  • Безопасное хранение товаров чувствительных к давлению
  • Большой диапазон глубины хранения (более 50 метров).
  • Перемещение грузов ведется очень бережно, их повреждение исключено
  • Увеличение скорости обработки грузов за счет автоматизации склада
  • Возможность использования различных типов поддонов в одной стеллажной системе

Шаттловые стеллажи – это разновидность набивных стеллажей, без необходимости въезда складской техники внутрь конструкции. Внутри стеллажа функцию погрузочно-разгрузочной техники выполняет робот-шаттл — автономная интеллектуальная платформа на роликах, которая способна поднимать, перемещать и опускать поддоны.

Принцип работы системы настолько же прост, насколько и эффективен. С помощью имеющейся складской техники поддон ставится на край стеллажа. Затем груз поднимается шаттлом и автоматически перемещается в конец канала или в следующее доступное место для хранения. Поддоны осторожно помещаются на опорные направляющие, и шаттл возвращается к краю стеллажа, чтобы забрать следующий поддон.

Также шаттловые стеллажи еще называют системой радиошаттл или шаттловой системой.

Шаттловые стеллажи – конструкция

Шаттловые стеллажи представляют собой жесткую каркасную конструкцию из рам, образующих «каналы» во внутрь которых ставятся на горизонтальные направляющие (ложементы) поддоны с грузом. Жёсткость конструкции обеспечивается установкой диагональных и продольных связей в  верхней горизонтальной плоскости и в вертикальных плоскостях каналов, которые передают горизонтальные напряжения прямо на пол. Ложементы на шаттловых стеллажах имеют 2 уровня: нижний уровень — для перемещения шаттла, верхний — опорная поверхность для поддонов и паллет.

Шаттловые стеллажи – компоненты



Шаттл-робот для поддонов

Шаттл работает абсолютно без проводов и управляется с помощью радиопередатчика. Транспортная скорость шаттла от 0,9 до 1,1 м/с, грузоподъёмность до 1500 кг. Шаттл имеет прочную конструкцию и оснащен одной или двумя аккумуляторными батареями. Благодаря датчикам и различным сенсорам в шаттле предусмотрена эффективная система безопасности.



Ограничитель-упор

Исключает столкновение погрузчика со стеллажной системой.



Боковой защитный кожух

Боковые ограждения устанавливаются сбоку стойки для предотвращения доступа и исключения несчастных случаев.


Наши специалисты с радостью ответят на все ваши вопросы
Наши консультанты будут рады ответить на все ваши вопросы и предоставить помощь в выборе подходящего для вас решения

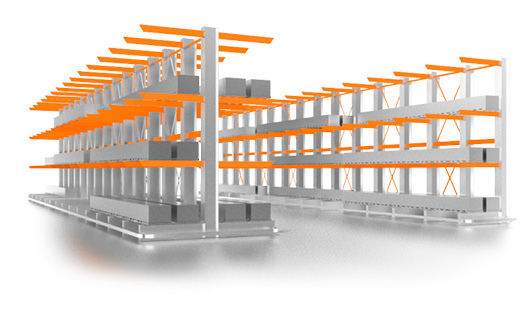

Консольные стеллажи

Консольные стеллажи - подходят для хранения и складирования длинномерных и крупногабаритных грузов: трубы, металлический профиль, плиты, листовой металл, рулонные материалы, пиломатериалы и т.д. По типу конструкции различают 2 вида консольных стеллажей. 1 - Односторонние (Г-образные, пристенные) - монтируются вплотную к стенке склада, отличаются повышенной грузоподъемностью и подходят для хранения металлопроката и тяжелого бруса. 2 - Двухсторонние (Т-образные) - позволяют максимально полезно использовать складское пространство и размещать груз с обеих сторон стеллажа.

Перейти
